Обзор

Полный список компонентов

• 5 Компоненты памяти
• 4 Разделите компоненты
• 2 Вычитание компонентов
• 1 Компонент adder
• 1 Умножить компонент
• 18 Провода

Это руководство было сделано, чтобы дополнить видео на YouTube по этой теме, и этот раздел будет отредактирован, чтобы включить видео во время выпуска.

Выход турбины

Компоненты для этого раздела

• 1 Разделить компонент
• 1 Компонент памяти
• 3 Провода

Выход турбины является самой простой секцией цепи для провода, а также самую простейшую часть понять. Формула, используемая для расчета оптимальной выводы турбины, составляет L * 100 / М, где L - текущая нагрузка цепи, а M - максимальная выходная мощность реактора. Однако, Мы можем реструктурировать уравнение, чтобы уменьшить сколько компонентов нам нужно использовать.

Вместо этого мы будем сформулировать уравнение как l / (М / 100). Поскольку m не является переменной, которую мы можем напрямую ввести в нашу цепь, Нам придется вручную ввести максимальную выходную мощность реактора. Поскольку мы вручную вводим M в цепь, Имеет смысл сделать относительно простое разделение 100 вручную тоже, таким образом уменьшая количество компонентов одним.

Максимальная мощность ванильных кораблей (начиная с версии 0.19.14.0) можно найти через следующую таблицу:

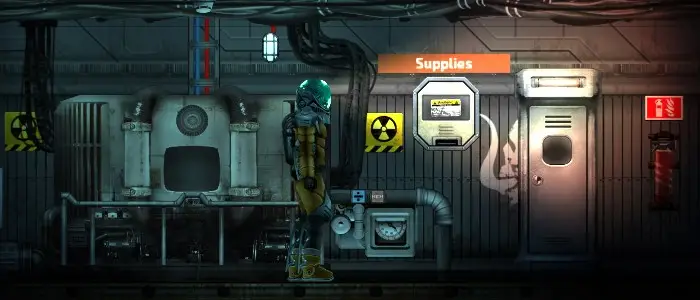

Давайте начнем с размещения наших компонентов.

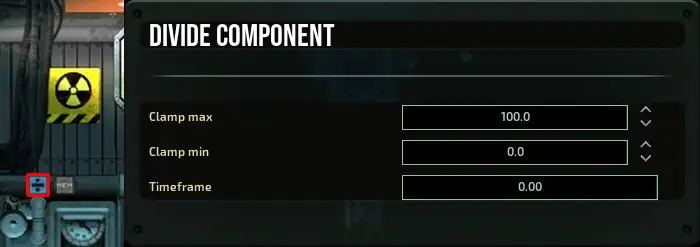

Нам нужно настроить оба наших компонента. Глядя с компонентом Divide, набор “Зажимать макс” к 100 и “Зажим мин” к 0.

Вы помните формулу сверху? Этот компонент памяти представляет наши реакторы максимальной выходной мощности (М). Найдите максимальную выходную мощность вашего реактора, Либо, ссылаясь на приведенную выше диаграмму, либо путем проверки реактора вашей подводной лодки в редакторе подводной лодки. В случае с Дугоном, максимальная выходная мощность 3000. Разделяя это значение на 100, мы получаем 30.

Теперь мы готовы начать проводку. В реакторе, Подключите проволоку к контакту LOAD_VALUE_OUT.

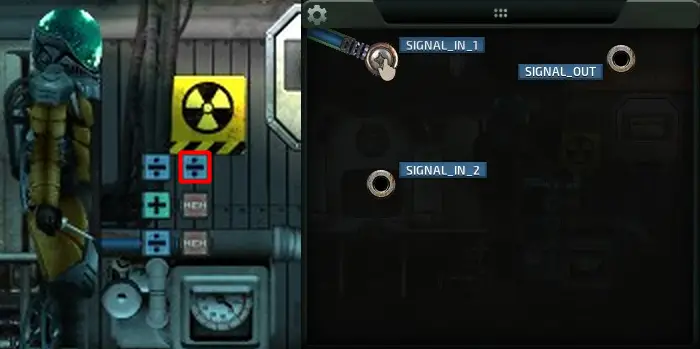

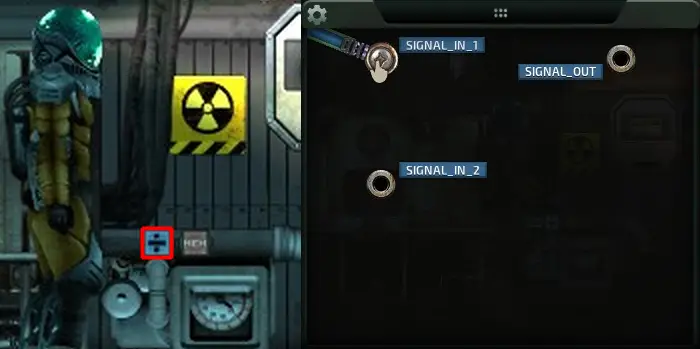

Возьмите этот провод и подключите его к контакту Signal_in_1 компонента Divide.

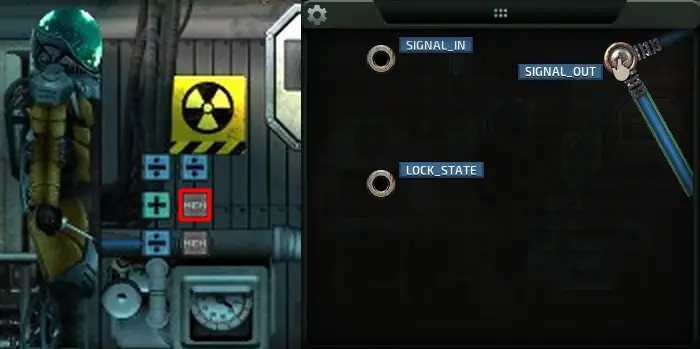

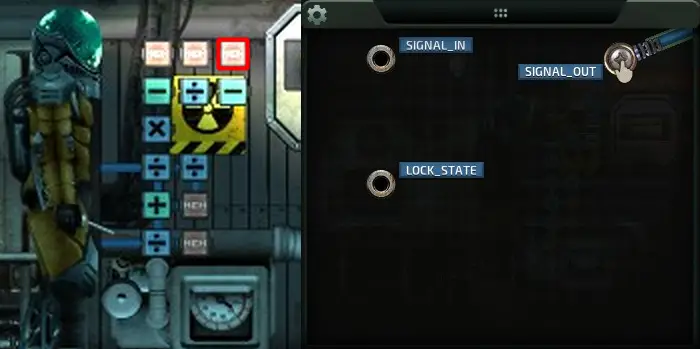

Подключите провод к контакту Signal_out компонента памяти.

Этот провод подключается к SIGNAL_IN_2 компонента Divide.

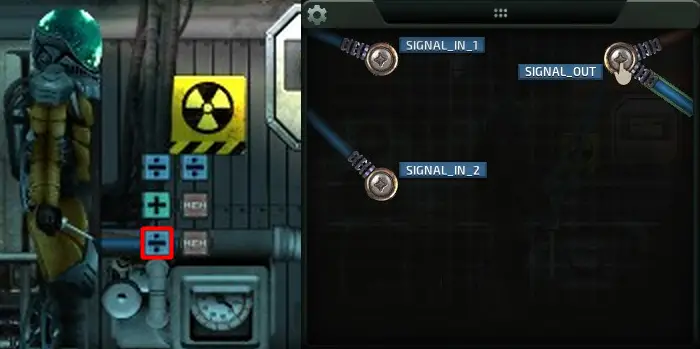

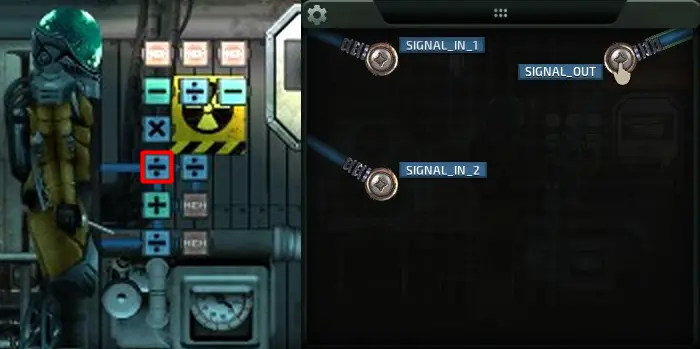

PIN -контакт Signal_out компонента разделения…

… Подключается к штифту set_turbineoutput в реакторе.

Реакция слияния

Компоненты для этого раздела

• 2 Разделите компоненты
• 1 Компонент памяти
• 1 Компонент adder
• 6 Провода

Этот раздел схемы является конструкцией для расчета правильного значения. Реакция слияния должна быть установлена ​​для удовлетворения данной питания нагрузки. Схема принимает выход турбины, рассчитанные по предыдущему разделу, а также потенциал тепла топлива (помечено как fuel_out) как переменные. Затем он использует эти переменные для расчета идеального значения реакции слияния.

Первый, Мы сложим компоненты. Я выкладываю их в эту конфигурацию, так как выход турбины внизу будет подаваться в сумку над ним, и левый наибольший компонент разделения станет возможной конечной точкой для этого раздела.

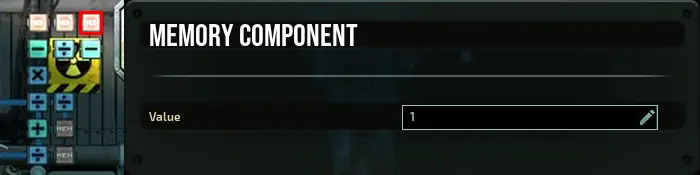

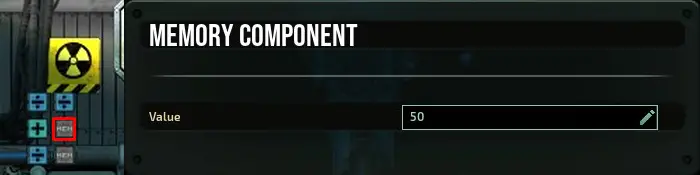

Только один компонент для настройки для этого раздела, который является компонентом памяти. Установить значение на 50.

На проводку, Возьмите сигнал Signal_out из предыдущего раздела…

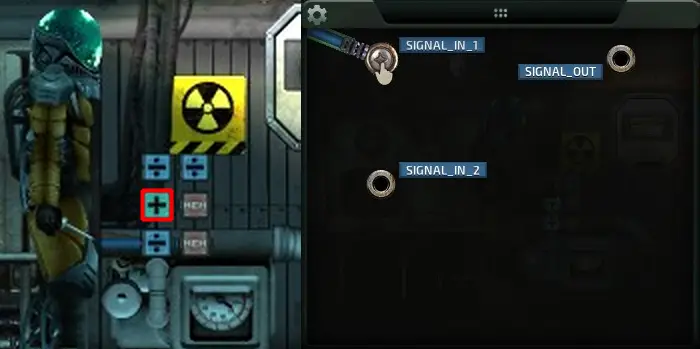

…и подключите это к сигналу_11 компонента Adder.

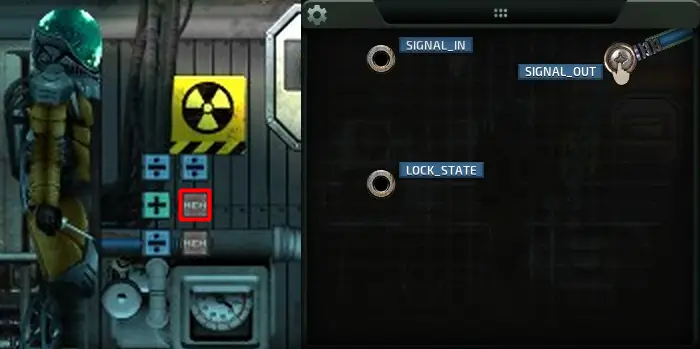

Signal_out компонента памяти…

… подается в контакт компонентов Adder Signal_in_2.

PIN -код SIGING_OUT от Adder…

… Подключается к контакту SIGNAL_IN_1 коэффициента левой части..

Переключение передач, Давайте возьмем значение топливо с реактором…

… и подключите его к контакту Signal_in_1 правого наиболее разделяющего компонента.

Мы снова возьмем сигнал Signal_out из компонента памяти…

… и подключите его к сигналу_ин_2 правого большинства разделения компонента.

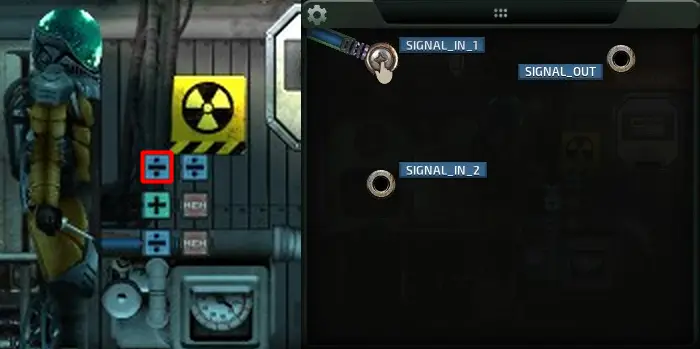

Окончательно, Мы возьмем Signal_out с правого наиболее разделительного компонента…

… и подключите его к контакту Signal_in_2 левого наиболее разделенного компонента.

Регулятор температуры

Компоненты для этого раздела

• 3 Компоненты памяти
• 2 Вычитание компонентов
• 1 Разделить компонент
• 1 Умножить компонент
• 9 Провода

Мы примерно на полпути, и этот следующий раздел немного глупо. Эта схема предназначена для предотвращения условий перегрева, когда выход турбины и реакция слияния не совсем синхронизированы с цепью. Например, Когда наращивание от холодного старта, Реактор может перегреться и растопить реактор. Эта схема регулирует температуру; Если он обнаруживает, что температура реактора становится слишком горячей, это пропорционально пропорционально растет реакцию слияния. Этот эффект наращивания гарантирует, что реактор быстро и эффективно поднимается, Предотвращая любые колебания мощности, которые могут возникнуть в результате обратной связи с цепи.

Давайте разместим последнее из наших компонентов.

На этот раз есть немного настроить, Итак, давайте начнем с правого самого вычтения компонента. Набор “Зажимать макс” к 1.1, и “Зажим мин” к 0.

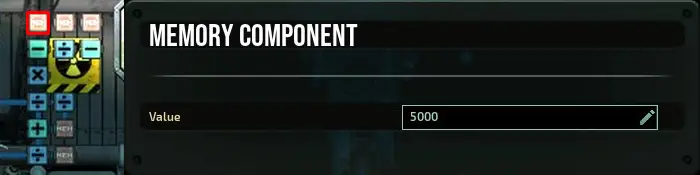

Теперь мы можем установить значения компонента памяти. Слева направо, Установите значение компонентов памяти на 5000…

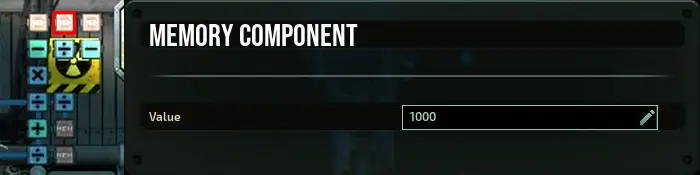

… 1000…

… и 1, соответственно.

Для проводки, Давайте возьмем значение Tempry_out из реактора…

… и поместите его в контакт Signal_in_1 левого наиболее вычитаемого компонента.

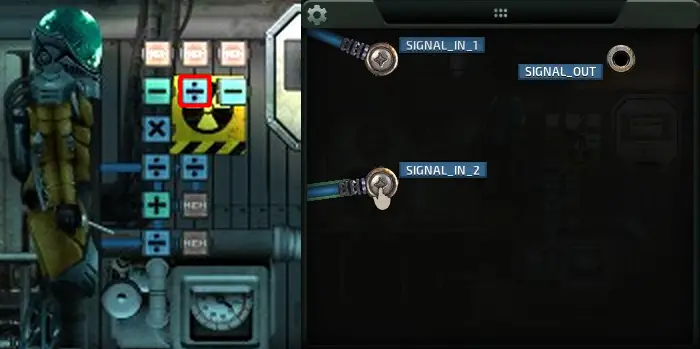

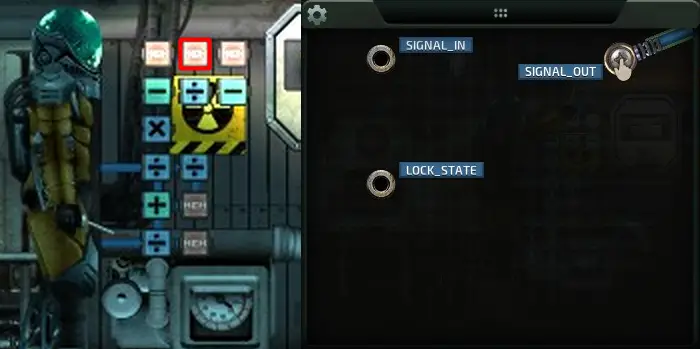

Значение Signal_out приведенного выше компонента памяти…

… идет в Signal_in_2.

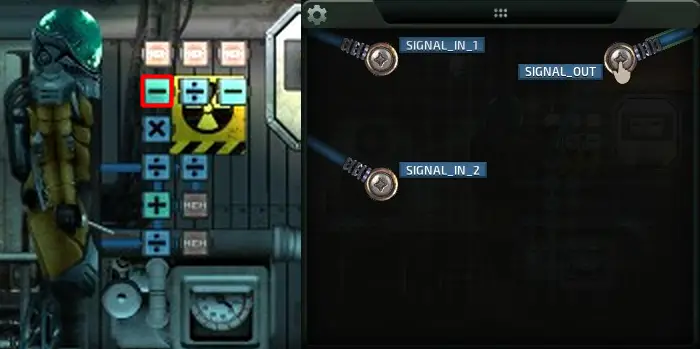

Signal_out левого наиболее вычитающегося компонента…

… переходит в Signal_in_1 компонента Divide.

Значение Signal_out приведенного выше компонента памяти…

… идет в Signal_in_2.

Signal_out затем подключается к…

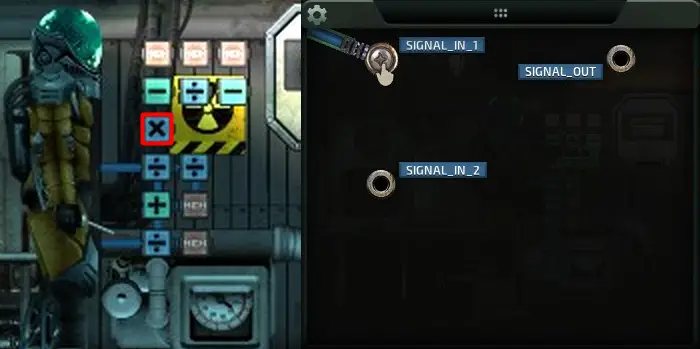

Signal_in_2 правого наиболее вычитающегося компонента.

Значение Signal_out приведенного выше компонента памяти…

… подключается к сигналу_ин_1.

Signal_out затем подключается к…

… PIN -контакт Signal_in_1 компонента Multiply.

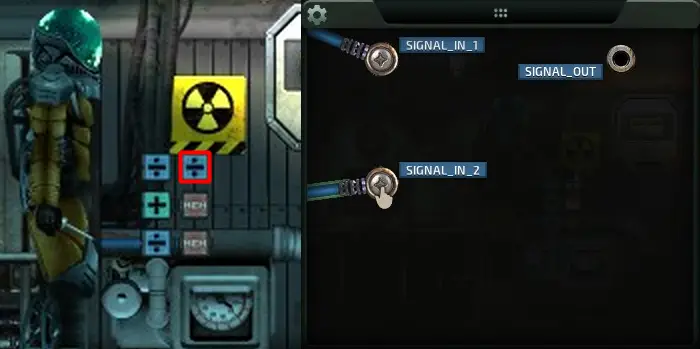

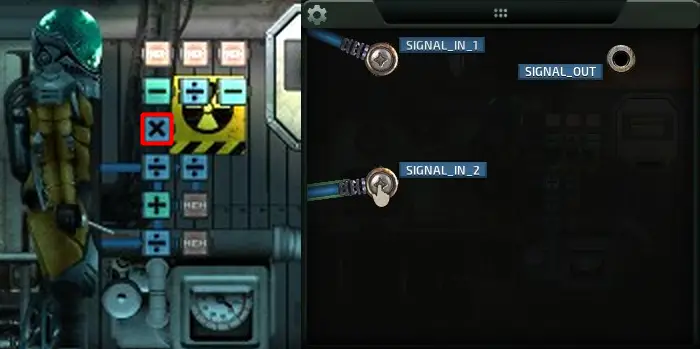

Вы помните компонент Divide, на котором мы оставили в последнем разделе? Наконец мы можем подключить сигнал_ оттуда оттуда…

… с контактом Signal_in_2 компонента Multiply.

Окончательно, Signal_out компонента умножений…

… может быть подключен к штифту set_fisionrate на реакторе.

Заключение

надеюсь это помогло, Возможно, прояснил несколько вещей. Если у вас есть какие-либо вопросы или комментарии, Не стесняйтесь публиковать их. Я не могу обещать быстрый ответ или даже удовлетворительный ответ, Но я постараюсь изо всех сил.
