Rails NIMBY – Guide des signaux et des points de chemin

Comment utiliser les signaux de chemin de branchement bêta pour tracer vos points et jonctions dans NIMBY Rails.

Les signaux de chemin ont été récemment introduits dans NIMBY Rails en tant que mise à jour récente de la branche bêta.. Vous devez vous rendre à l'agence ou attendre 1.2 passer à l'essentiel pour que ce guide ait un sens pour vous.

Il existe trois principaux types de signaux récemment introduits dans NIMBY Rails à partir de 1.2.9: Bloc simple; Block Balise; et signal de chemin. Là’Il y a un autre guide fantastique disponible sur la façon d'utiliser les deux premiers de ces signaux en plus des objets One Way et Station Stop., qui sont explicites.

Ce guide vous donnera une couverture de base pour les signaux de chemin, ce qu'ils veulent dire, et pourquoi ils’j'en ai besoin.

L'ancienne manière

Pour la bêta 1.2.9, la meilleure façon de signaler les points était de placer deux signaux de bloc simple à l'entrée du split, puis un autre signal Simple Block pour terminer tous les autres points. Toi’Je dois déterminer quel itinéraire était votre itinéraire le plus populaire, puis placez un signal Block Balise entre les deux chemins principaux de cette ligne.

Comme on peut le voir, la ligne bleue visible traverse la ligne horizontale inférieure, et le signal Block Balise arrête tout train sur cette section de voie interférant avec la ligne horizontale supérieure. toutefois, imaginez si un train venait du bas jusqu'à la ligne horizontale supérieure, et un autre train était également sur la ligne horizontale supérieure, les deux voyagent à droite? Qui aurait la priorité? Les signaux feraient-ils arrêter un train? Gardez à l'esprit que les trains ne peuvent pas s'arrêter aux signaux du bloc Balise.!

Que’c'est vrai! Les deux trains entreraient en collision, parce que le signal Block Balise empêche les signaux de communiquer entre eux, les informer de la présence de trains sur la voie. En fait, à l'extrême droite se trouve une gare. Si un train est dans cette gare en attente de passagers ou pour toute autre raison, et un autre train arrive à l'arrière, tant que ce train efface le signal Block Balise la voie inférieure entrant dans la gare ne dira pas aux trains de s'arrêter! C'est mauvais.

La nouvelle façon, avec signaux de chemin

La nouvelle façon de signaler cette jonction consiste à utiliser des signaux de chemin.. Il en faut quelques-uns, et si tu’J'en ai placé un et j'ai regardé les options, cela pourrait prêter à confusion. Utiliser la même jonction qu'avant, laisser’Rangez-le et placez les signaux de chemin là où ils devraient être.

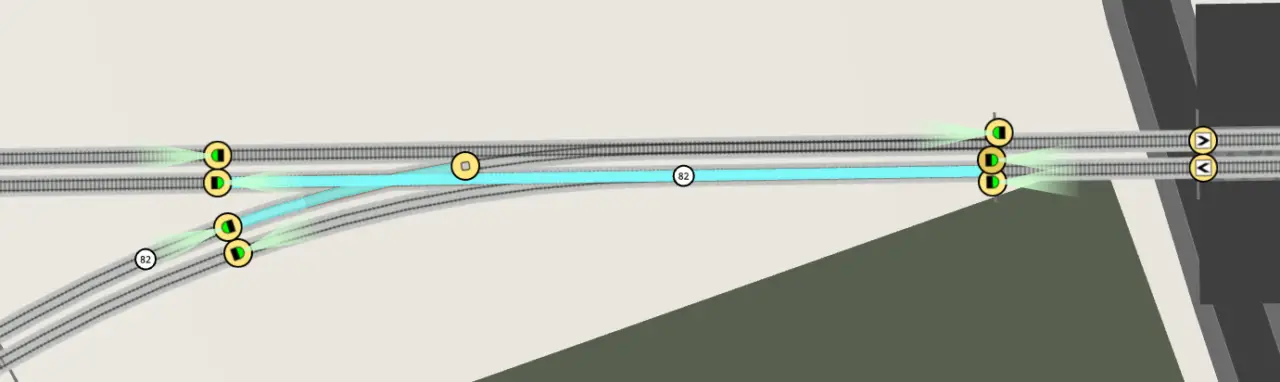

Comme on peut le voir, nous’j'ai un signal de moins, et trois nouveaux signaux avec des lumières oranges. Ce sont nos signaux de chemin et moi’J'ai sélectionné celui le plus à droite pour démontrer son fonctionnement. Notez que nous’Je me suis également débarrassé du signal Block Balise séparant les deux chemins..

Pour commencer, il existe une option supplémentaire avec des signaux de chemin sur des signaux de bloc simple, qui est le chemin des limites: option. Cela a deux paramètres: Toujours et seulement pour la même direction. Si c'est’est réglé sur Toujours, il ne laissera jamais un train passer ce signal si l'un de ses sillons est occupé par un train. Si c'est’s réglé sur Uniquement pour la même direction, il ne laissera passer les trains que s'ils’je ne suis pas le chemin qui est occupé. Ce dernier morceau est parfait pour ce dont nous avons besoin. Ces deux options ont des graphismes différents, ‘Toujours’ étant une couleur unie, et ‘Seulement pareil’ il y a une bande noire dessus. Le signal de chemin à droite est réglé sur ‘Seulement pour la même direction’.

Si un train quittant notre gare va vers l'Ouest ou le Sud-Ouest, ce signal le permettra tant que le chemin dans cette direction n'est pas occupé.

Imaginez ceci: Un train a quitté la gare en direction de l'ouest et a été bloqué par un moyen inconnu.. Si le prochain train à quitter la gare souhaite se diriger vers le Sud-Ouest, il peut transmettre le signal de chemin contrôlant la jonction pour permettre que cela se produise.

Qu'en est-il de ces autres signaux?

Je t'entends pleurer?

Les deux signaux de chemin à gauche de l'image ci-dessus sont réglés sur ‘Chemin limite: Toujours’. Cela signifie que si le canton occupé par le chemin croise un canton dans lequel se trouve un train, le signal deviendra rouge lorsqu'un train s'approche de ce signal de chemin.

C'est plus complexe qu'il ne l'est. Imaginez ceci: Le train A arrive à la gare depuis l'ouest, aller vers l'est. La gare est déjà occupée par un train rempli de pax. Le train A peut avancer et attendre patiemment au signal avant la gare. Le train B vient d'approcher, rejoindre la file d'attente à la gare, venant du sud-ouest. En raison des signaux de chemin utilisés, le signal SouthWest Path empêchera les trains d'entrer dans le carrefour, parce que son chemin est occupé par le Train A. toutefois, un train quittant la gare et se dirigeant vers l'ouest peut le faire! La ligne Sud-Ouest n'est pas occupée par le train B!

Cela pourrait être un exemple plus simple:

L'image ci-dessus devrait expliquer un peu mieux. Le train de gauche vient de quitter la gare et emprunte ce carrefour signalé par le chemin pour prendre la ligne supérieure et continuer vers l'est., pourtant là’C'est un train qui attend à leur signal de chemin (qui est maintenant rouge, pas ambre), jusqu'à ce que le chemin vers lequel le contrôle du signal soit dégagé. Notez que le signal de chemin est réglé sur ‘Limiter le chemin toujours’ sur la ligne supérieure de la station est également obligatoire, il sera rouge lorsque ce train empruntera ce chemin, empêcher tout train de quitter la gare et d'entrer en collision avec le train se dirigeant vers la ligne supérieure. toutefois, il sera également vert lorsque le train de droite entrera en gare car son chemin est dégagé. Un signal de bloc simple régulier fonctionnera mais sera rouge lorsque techniquement le chemin est libre car le bloc qu'il contrôle s'étend également jusqu'à la ligne inférieure.. Voir ci-dessous comment ne pas signaler ce type de point.

J'espère que cela aide à comprendre les jonctions simples. Enfiler’N'oubliez pas que les jonctions complexes ne sont que de nombreux jonctions simples enchaînées ensemble..

En règle générale: Utilisez des signaux de chemin pour chaque entrée d'un embranchement/point/jonction. Où les lignes se divisent en différentes directions, définir ce signal de chemin’s Limiter le chemin à ‘Seulement pour la même direction’, avec tous les autres signaux qui ne le font pas’t'ai divisé, est réglé sur ‘Toujours’. Pour la sortie aux carrefours, utiliser des signaux de bloc simple, ou Bloquer Balise si vous le souhaitez vraiment.
